Rohrhalter kaufen vom Hersteller. Für Industrie und Rohrleitungsbau

Die steba GmbH entwickelt und fertigt hochwertige Rohrhalter für industrielle Rohrleitungssysteme. Das Produktspektrum umfasst Schweißrohrhalter, Rohrschellen mit angeschweißtem Steg, Yachthalter sowie individuelle Sonderkonstruktionen nach Werksnorm, Zeichnung oder projektspezifischer Vorgabe.

Bei uns kaufen Sie Rohrhalter, die das Gewicht der Rohrleitung aufnehmen, Rohre sicher führen und die auftretenden Kräfte in die jeweilige Tragkonstruktion übertragen. Je nach Ausführung können sie Rohrleitungen fest positionieren oder Bestandteil einer beweglichen Rohrlagerung sein. Gefertigt werden Einzelstücke, Kleinserien und größere Stückzahlen für den Anlagenbau, Rohrleitungsbau, Schiffbau, Offshore-Bereich und weitere anspruchsvolle Industrieanwendungen.

Als Hersteller mit eigener Fertigung und eigener Lackiererei kann steba Abmessungen, Stegformen, Materialien, Anschlüsse und Oberflächen gezielt an die Anforderungen Ihres Projekts anpassen. Einen Überblick über weitere Komponenten finden Sie im Bereich Rohrbefestigung.

Rohrhalter in unterschiedlichen Ausführungen

Rohrhalter müssen zur Rohrleitung, zur vorhandenen Unterkonstruktion und zu den auftretenden Belastungen passen. Deshalb fertigt steba verschiedene Bauformen für unterschiedliche Rohrdurchmesser, Traglasten und Einbausituationen.

Zum Produktspektrum gehören unter anderem:

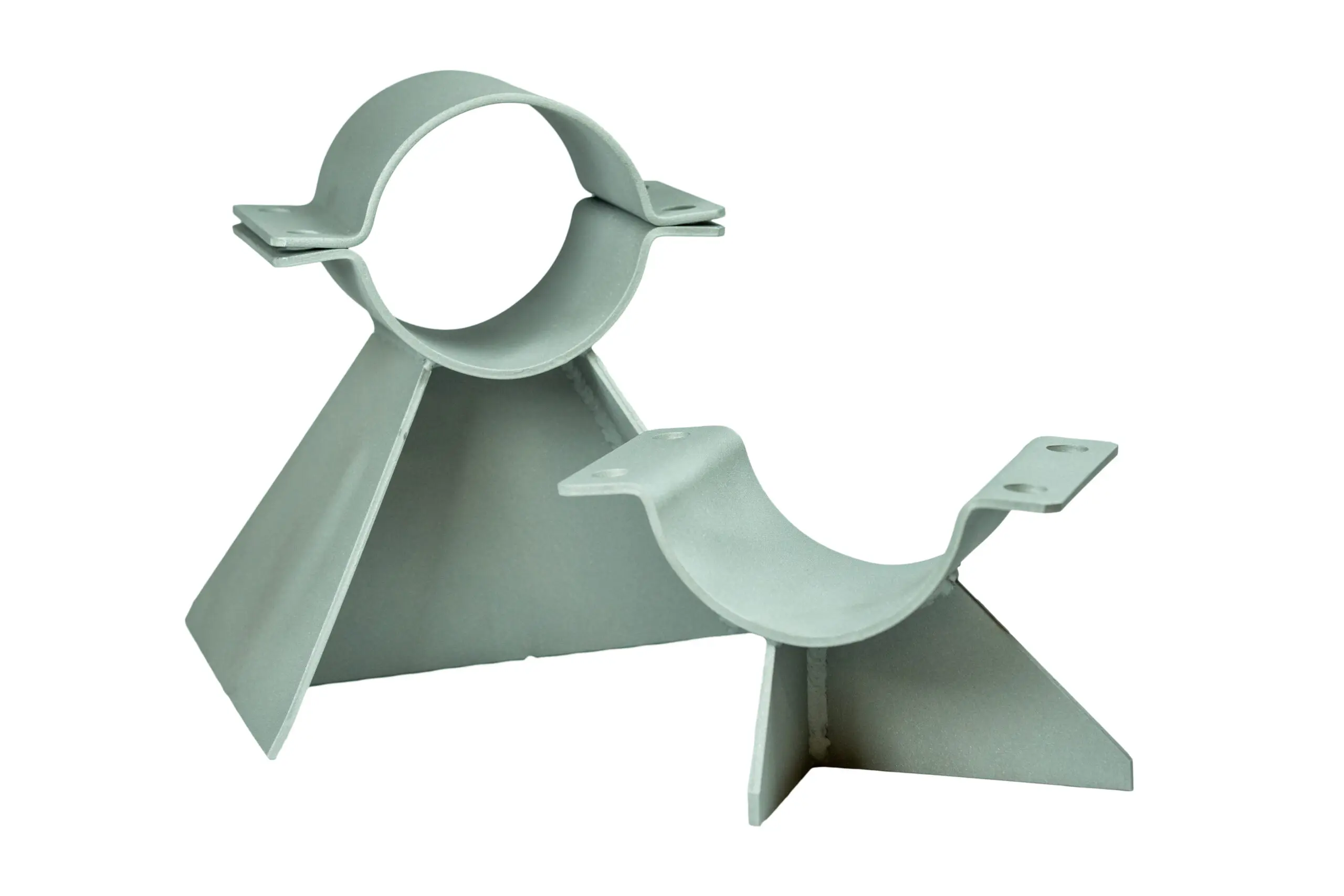

• Schweißrohrhalter

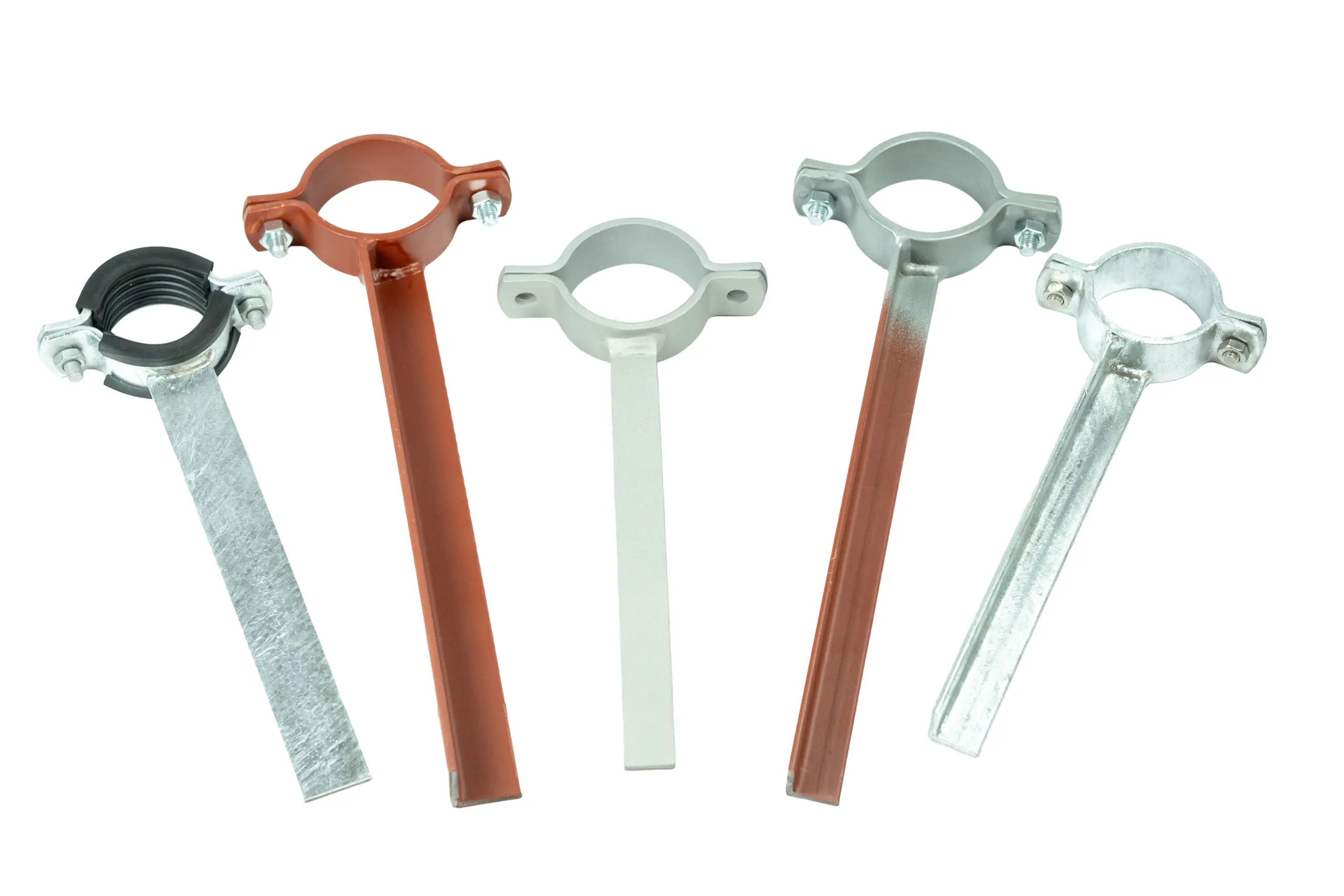

• Rohrschellen mit angeschweißtem Steg
• Yachthalter für maritime Anwendungen

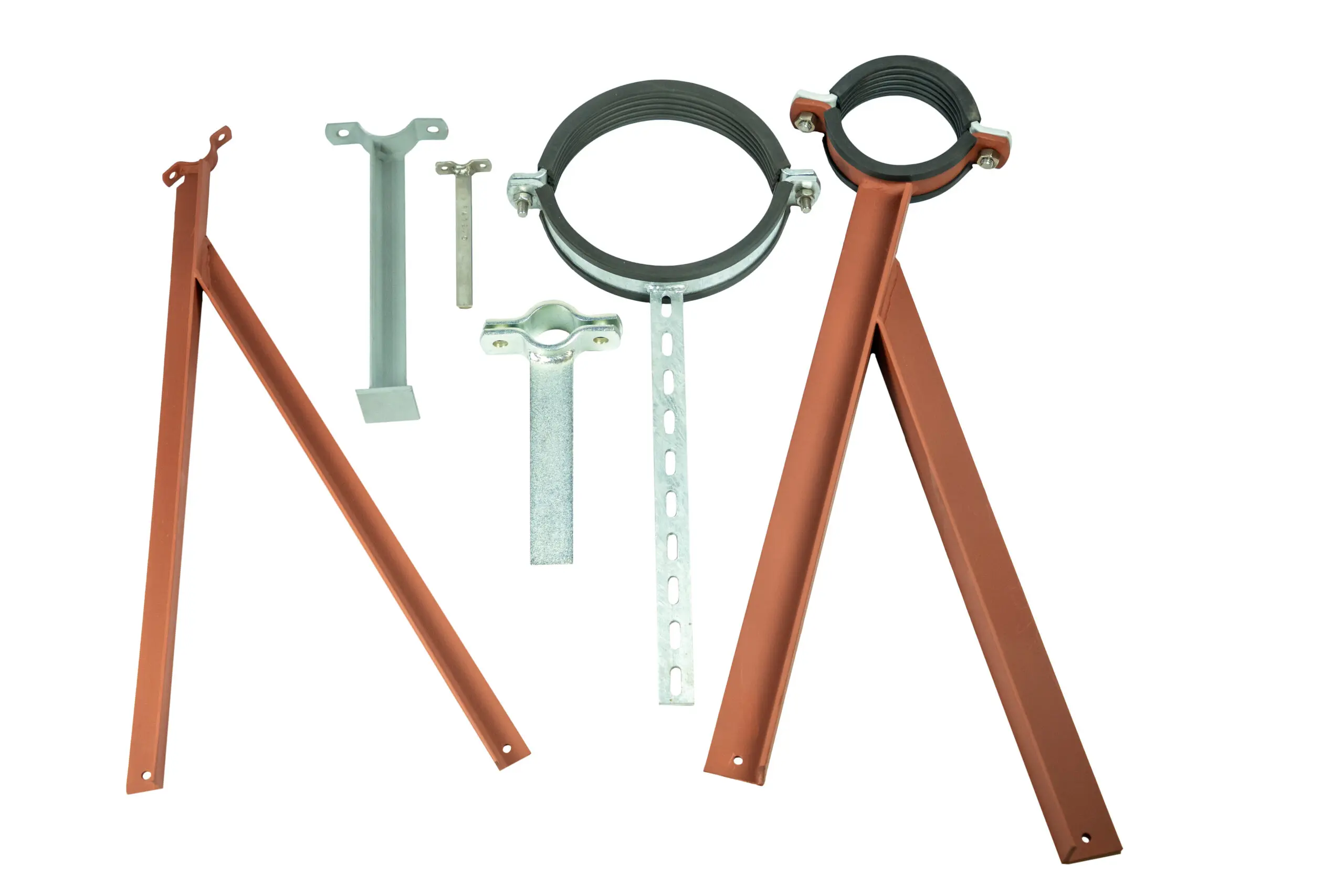

• Rohrhalter mit Stegen aus Flachstahl
• Rohrhalter mit Stegen aus Winkelstahl
• Rohrhalter mit Stegen aus U-Stahl
• Rohrhalter für schwere Rohrleitungen
• Rohrhalter mit individuellen Anschlussmaßen
• geschweißte Sonderkonstruktionen
• Rohrhalter nach Werksnorm
• Rohrhalter nach Kundenzeichnung
• Rohrhalter mit Größen- oder Chargenprägung

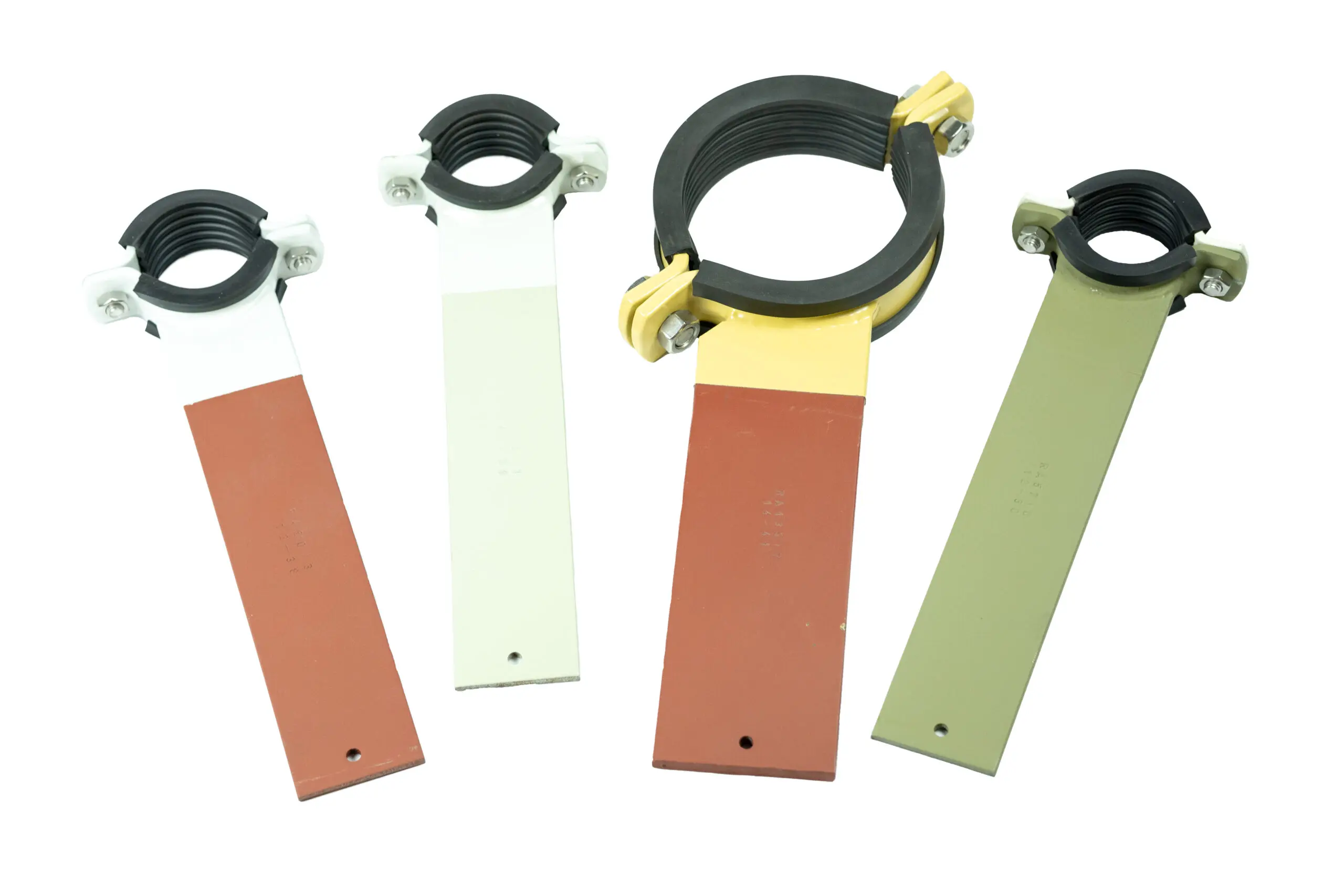

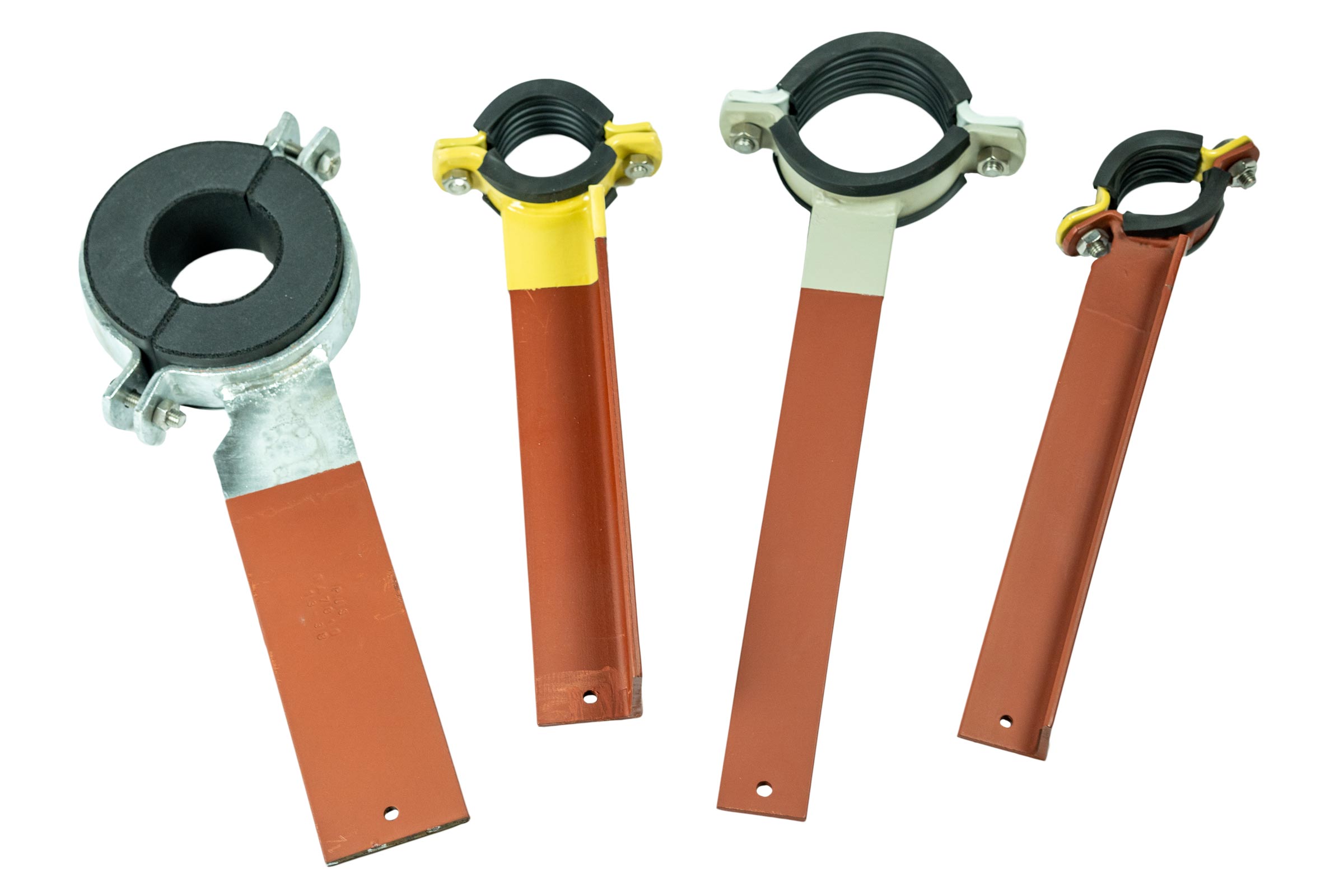

Je nach Projekt können die Rohrhalter mit Schrauben, Muttern und passenden Kunststoffeinlagen geliefert werden. Dadurch erhalten Sie auf Wunsch eine montagefertig zusammengestellte Lösung.

Welche Aufgabe übernimmt ein Rohrhalter?

Ein Rohrhalter verbindet die Rohrleitung mit einer tragenden Konstruktion. Dies können beispielsweise Stahlträger, Konsolen, Fundamente, Maschinenrahmen oder Schiffskonstruktionen sein. Seine zentrale Aufgabe besteht darin, das Gewicht der Rohrleitung und zusätzliche Belastungen sicher aufzunehmen und kontrolliert in die Unterkonstruktion einzuleiten.

Abhängig von der konstruktiven Ausführung kann ein Rohrhalter:

• das Eigengewicht der Rohrleitung tragen
• das Gewicht des transportierten Mediums aufnehmen
• zusätzliche Lasten durch Dämmungen oder Armaturen berücksichtigen
• die Rohrleitung seitlich führen
• unkontrollierte Bewegungen begrenzen
• definierte Bewegungen zulassen
• Schwingungen und dynamische Kräfte aufnehmen
• die Position der Rohrleitung dauerhaft sichern

Eine weiterführende Erklärung zu Aufbau, Funktion und Bauformen finden Sie im Ratgeber Was ist ein Rohrhalter?.

Feste und bewegliche Rohrlagerungen

Rohrhalter werden häufig als Bestandteil eines vollständigen Rohrlagersystems eingesetzt. Entscheidend ist, ob die Rohrleitung an einer bestimmten Stelle fixiert werden soll oder ob kontrollierte Bewegungen erforderlich sind. Einen Überblick über Festlager, Gleitlager und Führungslager bietet der Ratgeber Welche Lagerarten gibt es im Rohrleitungsbau?.

Rohrhalter für feste Lagerungen

Bei einer festen Lagerung wird die Rohrleitung an einer definierten Position gehalten. Die Konstruktion muss die auftretenden Kräfte aufnehmen und sicher in das Bauwerk oder die Tragkonstruktion übertragen. Solche Lösungen kommen beispielsweise dort zum Einsatz, wo Bewegungen gezielt verhindert oder Kräfte aus anschließenden Leitungsabschnitten aufgenommen werden sollen.

Ein Rohrhalter ist jedoch nicht automatisch ein vollständig ausgelegter Festpunkt. Die tatsächliche Funktion ergibt sich aus der gesamten Konstruktion, den Anschlüssen und der statischen Auslegung.

Rohrhalter für bewegliche Lagerungen

Bei Temperaturänderungen dehnen sich Rohrleitungen aus oder ziehen sich zusammen. Bewegliche Lagerungen ermöglichen diese Längenänderungen, ohne dass unzulässige Spannungen im Rohrleitungssystem entstehen. Welche Faktoren dabei berücksichtigt werden müssen, erläutert der Beitrag Temperaturausdehnung von Rohrleitungen richtig berücksichtigen.

Je nach Konstruktion wird ein Rohrhalter dafür mit Gleitplatten, Führungen oder einem Rohrschlitten kombiniert. Die Rohrleitung bleibt dabei getragen und geführt, kann sich aber innerhalb definierter Grenzen bewegen.

Rohrhalter, Rohrschelle und Rohrschlitten unterscheiden

Rohrhalter, Rohrschellen und Rohrschlitten gehören alle zur industriellen Rohrbefestigung, erfüllen jedoch unterschiedliche Aufgaben.

In vielen Anwendungen bilden Rohrhalter und Rohrschellen gemeinsam eine funktionale Einheit. Bei thermischen Längenänderungen werden sie häufig durch Rohrschlitten, Gleitplatten oder Führungen ergänzt.

Eine ausführliche Gegenüberstellung finden Sie im Beitrag Rohrhalter oder Rohrschelle – die Unterschiede.

Rohrhalter nach Zeichnung und Kundenvorgabe

Industrielle Rohrleitungssysteme unterscheiden sich hinsichtlich Rohrdurchmesser, Lasten, Einbauraum und Befestigungspunkten. Standardisierte Abmessungen reichen deshalb nicht für jedes Projekt aus. steba fertigt Rohrhalter nach Zeichnung, CAD-Daten, Musterteil, Werksnorm oder projektspezifischer Spezifikation.

Folgende Merkmale können individuell angepasst werden:

• Rohrdurchmesser
• Gesamthöhe des Rohrhalters
• Breite und Materialstärke
• Steglänge und Steggeometrie
• Ausführung aus Flachstahl, Winkelstahl oder U-Stahl
• Lochabstände und Bohrungsdurchmesser
• Anschlussmaße
• Auflage- und Führungsflächen
• Schweißkonstruktion
• Tragfähigkeit
• Werkstoff
• Oberflächenbehandlung
• Prägung und Chargenkennzeichnung
• Zubehör und Kunststoffeinlagen

Welche Angaben für die Fertigung benötigt werden, erläutert der Ratgeber Rohrhalter nach CAD-Daten herstellen. Einen Einblick in den Ablauf von der technischen Vorgabe bis zum fertigen Bauteil bietet außerdem der Beitrag So entstehen individuelle Rohrhalter.

Weitere individuell gefertigte Metallteile, Laschen, Adapterplatten und projektspezifische Bauteile finden Sie unter Sonderanfertigungen im Rohrleitungsbau und Zusatzprodukte.

Werkstoffe für Rohrhalter

Die Auswahl des Werkstoffs hängt von Traglast, Umgebungsbedingungen, Temperatur, Korrosionsbelastung und projektspezifischen Vorgaben ab. steba verarbeitet unter anderem folgende Stahl- und Edelstahlwerkstoffe:

Für allgemeine Industrieanwendungen stellen S235 und S355 häufig eine wirtschaftliche Lösung dar. Edelstahl eignet sich vor allem für feuchte, salzhaltige, chemisch belastete oder hygienisch anspruchsvolle Umgebungen.

Grundsätzliche Unterschiede zwischen Stahl und Edelstahl erläutert der Ratgeber Rohrbefestigungen aus Edelstahl oder Stahl.

Oberflächen und Korrosionsschutz

Die Lebensdauer eines Rohrhalters wird nicht nur durch den Grundwerkstoff, sondern auch durch die Oberflächenbehandlung bestimmt. Abhängig vom Einsatzbereich sind unterschiedliche Ausführungen möglich:

• roh oder blank
• gestrahlt bis SA 2.5
• grundiert
• lackiert
• teilbeschichtet
• mehrschichtig lackiert
• teilverzinkt
• feuerverzinkt

Eigene Lackiererei für projektbezogene Beschichtungen

steba verfügt über eine eigene Lackiererei. Dadurch können Rohrhalter unmittelbar nach der Fertigung grundiert, lackiert oder mit einem projektspezifischen Mehrschichtaufbau versehen werden.

Möglich sind Grundierungen, Endbeschichtungen, Teilbeschichtungen und mehrschichtige Lacksysteme. Abhängig von der Spezifikation können Produkte verschiedener Beschichtungshersteller verarbeitet und projektspezifische Farb- oder Schichtanforderungen umgesetzt werden.

Die Verbindung aus eigener Metallfertigung und eigener Lackiererei reduziert zusätzliche Schnittstellen und ermöglicht eine flexible Abstimmung von Fertigung, Korrosionsschutz und Liefertermin.

Rohrhalter richtig auswählen und dimensionieren

Der Rohrdurchmesser allein reicht für die Auswahl eines geeigneten Rohrhalters nicht aus. Die Konstruktion muss alle auftretenden Lasten und Bewegungen berücksichtigen.

Zu den wichtigsten Auslegungsfaktoren gehören:

• Außendurchmesser und Werkstoff des Rohres
• Eigengewicht der Rohrleitung
• Gewicht des transportierten Mediums
• Gewicht von Dämmungen, Armaturen und Anbauteilen
• statische und dynamische Belastungen
• Temperatur und thermische Längenänderungen
• Abstand zwischen den einzelnen Lagerpunkten
• Art und Festigkeit der Tragkonstruktion
• gewünschte Fest-, Führungs- oder Gleitfunktion
• Schwingungen und wechselnde Lasten
• Korrosionsbelastung
• Sicherheits- und Projektvorgaben

Besonders bei langen, schweren oder thermisch beanspruchten Rohrleitungen müssen Festpunkte, Führungen und bewegliche Lagerungen aufeinander abgestimmt werden. Der Ratgeber Rohrlager berechnen erläutert die wichtigsten Einflussgrößen ausführlicher.

Fertigung von Rohrhaltern

Die Fertigung erfolgt am deutschen Unternehmensstandort. Abhängig von Konstruktion und Stückzahl kommen unterschiedliche Fertigungsverfahren zum Einsatz:

• Schneiden und Sägen
• Stanzen und Lochen
• Biegen und Pressen
• Schweißen mit MIG-, MAG- und Pulsverfahren
• Roboterschweißen
• Schleifen und Entgraten
• Strahlen
• Grundieren und Lackieren
• Komplettieren mit Zubehör

Die Fertigung reicht vom Prototyp und Einzelteil über Kleinserien bis zu wiederkehrenden Serienproduktionen. Auf Wunsch können Rohrhalter mit einem Abnahmeprüfzeugnis 3.1 nach EN 10204 geliefert werden.

Rohrhalter für unterschiedliche Branchen

Rohrhalter von steba werden überall dort eingesetzt, wo Rohrleitungen sicher getragen, geführt oder gelagert werden müssen. Typische Anwendungsbereiche sind:

• Anlagenbau
• Rohrleitungsbau
• Maschinenbau
• Schiffbau
• Marineschiffe
• Werften
• Offshore
• Chemische Industrie
• Kraftwerksbau
• Energietechnik
• Öl- und Gasindustrie
• Wasserstoffanlagen
• Wasser- und Abwassertechnik

Im Schiffbau, bei Marineschiffen und im Offshore-Bereich spielen neben der mechanischen Belastbarkeit insbesondere Korrosionsschutz, kompakte Einbaumaße und projektbezogene Konstruktionen eine wichtige Rolle. Yachthalter und andere maritime Rohrhalter können deshalb individuell auf Rohrdurchmesser, Einbausituation und gewünschte Oberfläche abgestimmt werden.

Zusätzliche Komponenten für vollständige Rohrbefestigungen

Ein Rohrhalter ist häufig nur ein Teil der gesamten Befestigungslösung. Je nach Anwendung liefert steba ergänzend:

• Rohrschellen
• Rohrschlitten
• Laschen, Adapterplatten und Zusatzprodukte
• Kunststoffeinlagen
• Gleit- und Führungsplatten
• Schrauben und Muttern in unterschiedlichen Güten
• individuelle Schweiß- und Blechkonstruktionen

Technische Kunststoffteile, Elastomerprodukte und Dichtungslösungen bündelt steba ergänzend im Bereich Industrietechnik.

Warum Rohrhalter von steba?

• Fertigung am Standort in Deutschland
• Schweißrohrhalter, Yachthalter und kundenspezifische Konstruktionen
• Fertigung nach Werksnorm, Zeichnung oder Muster
• Stege aus Flachstahl, Winkelstahl oder U-Stahl
• Stahl, Edelstahl und projektspezifische Werkstoffe
• eigene Lackiererei
• unterschiedliche Korrosionsschutzsysteme
• Einzelteile, Prototypen, Kleinserien und Serienfertigung
• Größen- und Chargenprägungen möglich
• Lieferung mit Kunststoffeinlagen, Schrauben und Muttern
• Abnahmeprüfzeugnis 3.1 nach EN 10204 auf Wunsch
• technische Abstimmung individueller Rohrbefestigungslösungen

Die steba GmbH fertigt seit 1999 Rohrbefestigungen und Metallkomponenten für industrielle und maritime Anwendungen. Weitere Informationen zum Unternehmen und zu den Geschäftsbereichen finden Sie auf der Startseite der steba GmbH.

Häufige Fragen zu Rohrhaltern

Was ist ein Rohrhalter?

Ein Rohrhalter ist ein tragendes Bauteil, das eine Rohrleitung mit einer Unterkonstruktion verbindet. Er nimmt das Gewicht der Rohrleitung auf und kann je nach Ausführung zusätzlich führende, fixierende oder bewegliche Funktionen übernehmen.

Welche Rohrhalter fertigt steba?

steba fertigt unter anderem Schweißrohrhalter, Rohrschellen mit angeschweißtem Steg, Yachthalter sowie Rohrhalter mit Stegen aus Flachstahl, Winkelstahl oder U-Stahl. Individuelle Konstruktionen nach Zeichnung sind ebenfalls möglich.

Was ist der Unterschied zwischen Rohrhalter und Rohrschelle?

Eine Rohrschelle umschließt und befestigt das Rohr. Der Rohrhalter verbindet die Rohrleitung mit der tragenden Konstruktion und übernimmt häufig zusätzliche Trag- oder Führungsfunktionen. In vielen Fällen werden beide Bauteile miteinander kombiniert.

Was ist der Unterschied zwischen Rohrhalter und Rohrschlitten?

Ein Rohrhalter kann eine Rohrleitung fest oder geführt lagern. Ein Rohrschlitten ist speziell dafür vorgesehen, die Rohrleitung zu tragen und gleichzeitig kontrollierte Längsbewegungen zu ermöglichen.

Können Rohrhalter nach Zeichnung gefertigt werden?

Ja. steba fertigt Rohrhalter nach Zeichnung, CAD-Daten, Musterteilen, Werksnormen oder projektspezifischen Anforderungen. Bauhöhe, Rohrdurchmesser, Stegform, Anschlüsse, Material und Oberfläche können individuell angepasst werden.

Welche Materialien stehen zur Verfügung?

Zum regelmäßig eingesetzten Werkstoffspektrum gehören S235, S355 sowie die Edelstähle 1.4301, 1.4404, 1.4571 und 1.4462. Weitere Werkstoffe können abhängig von der jeweiligen Projektanforderung geprüft werden.

Welche Oberflächen sind möglich?

Rohrhalter sind unter anderem roh, blank, gestrahlt, grundiert, lackiert, mehrschichtig lackiert, teilverzinkt oder feuerverzinkt erhältlich. Durch die eigene Lackiererei können auch projektbezogene Beschichtungsanforderungen umgesetzt werden.

Sind Rohrhalter mit Zubehör erhältlich?

Ja. Auf Wunsch liefert steba Rohrhalter mit Kunststoffeinlagen, Schrauben und Muttern in unterschiedlichen Güten sowie weiteren passenden Komponenten.

Sind Einzelstücke und Kleinserien möglich?

Ja. Neben Serienfertigungen produziert steba auch Einzelteile, Muster, Prototypen und Kleinserien.

Können Rohrhalter mit einem Prüfzeugnis geliefert werden?

Auf Wunsch sind Rohrhalter mit einem Abnahmeprüfzeugnis 3.1 nach EN 10204 erhältlich.

Rohrhalter beim Hersteller anfragen

Sie benötigen Schweißrohrhalter, Yachthalter oder individuell gefertigte Rohrhalter nach Zeichnung? Senden Sie uns Ihre technischen Unterlagen, die benötigte Stückzahl und Angaben zu Werkstoff, Oberfläche und Einsatzbedingungen.

Wir prüfen die Fertigungsmöglichkeiten und stimmen die passende Ausführung für Ihr Rohrleitungssystem mit Ihnen ab.

Rohrhalter bei steba anfragen
