Rohrschlitten kaufen vom Hersteller. Für industrielle Rohrleitungssysteme

Die steba GmbH entwickelt und fertigt hochwertige Rohrschlitten für industrielle Rohrleitungen. Sie tragen die Rohrleitung, führen sie sicher und ermöglichen je nach Ausführung kontrollierte Bewegungen, die beispielsweise durch Temperaturänderungen entstehen.

Zum Produktspektrum gehören Rohrschlitten für Festpunkte, Gleitlager und Führungslager sowie individuelle Ausführungen nach Werksnorm, Zeichnung oder projektspezifischer Vorgabe. Unterschiedliche Fußformen, Bauhöhen, Materialien, Gleitplatten und Zubehörteile ermöglichen eine genaue Anpassung an Rohrdurchmesser, Traglast, Bewegungsrichtung und vorhandene Tragkonstruktion.

Gefertigt werden Standardausführungen, Einzelstücke, Kleinserien und größere Stückzahlen für den Anlagenbau, Rohrleitungsbau, Kraftwerksbau, Schiffbau, Offshore-Bereich und weitere anspruchsvolle Industrieanwendungen. Einen Überblick über das gesamte Produktspektrum finden Sie im Bereich Rohrbefestigung.

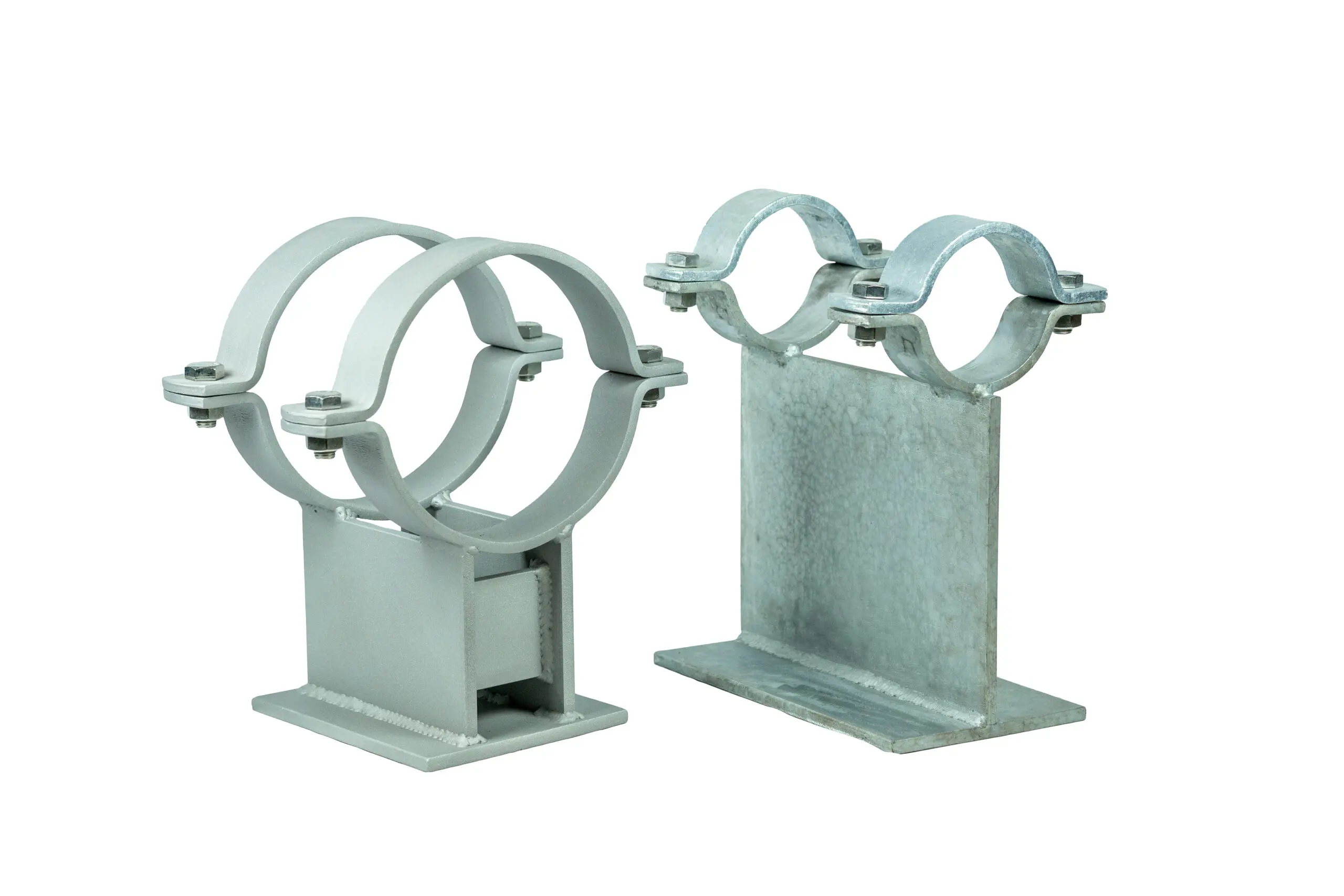

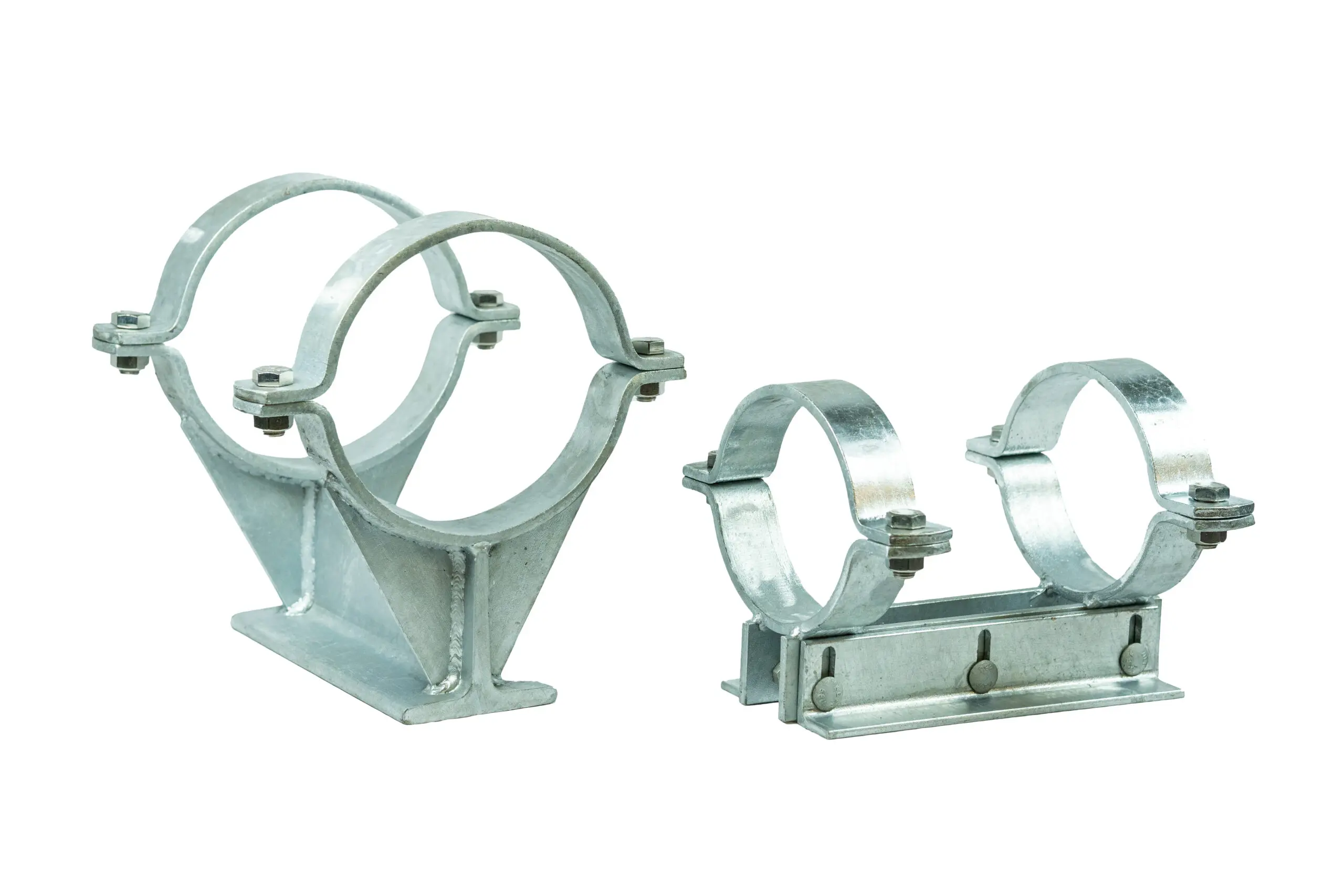

Rohrschlitten in verschiedenen Bauformen

Die geeignete Konstruktion eines Rohrschlittens richtet sich nach der aufzunehmenden Last, der gewünschten Bewegungsfunktion, der Bauhöhe und der vorhandenen Unterkonstruktion. steba fertigt deshalb unterschiedliche Bauformen für leichte und schwere Rohrleitungen.

Zum Lieferprogramm gehören unter anderem:

• Rohrschlitten mit leichtem T-Fuß T80
• Rohrschlitten mit schwerem T-Fuß T100
• Rohrschlitten mit schwerem T-Fuß T120
• Rohrschlitten mit schwerem T-Fuß T140
• Rohrschlitten mit U-Profil
• Rohrschlitten mit Winkelprofil
• Rohrschlitten mit Doppel-L-Fuß
• Rohrschlitten in niedriger Bauform
• Rohrschlitten in hoher Bauform
• Rohrschlitten in Sonderlängen

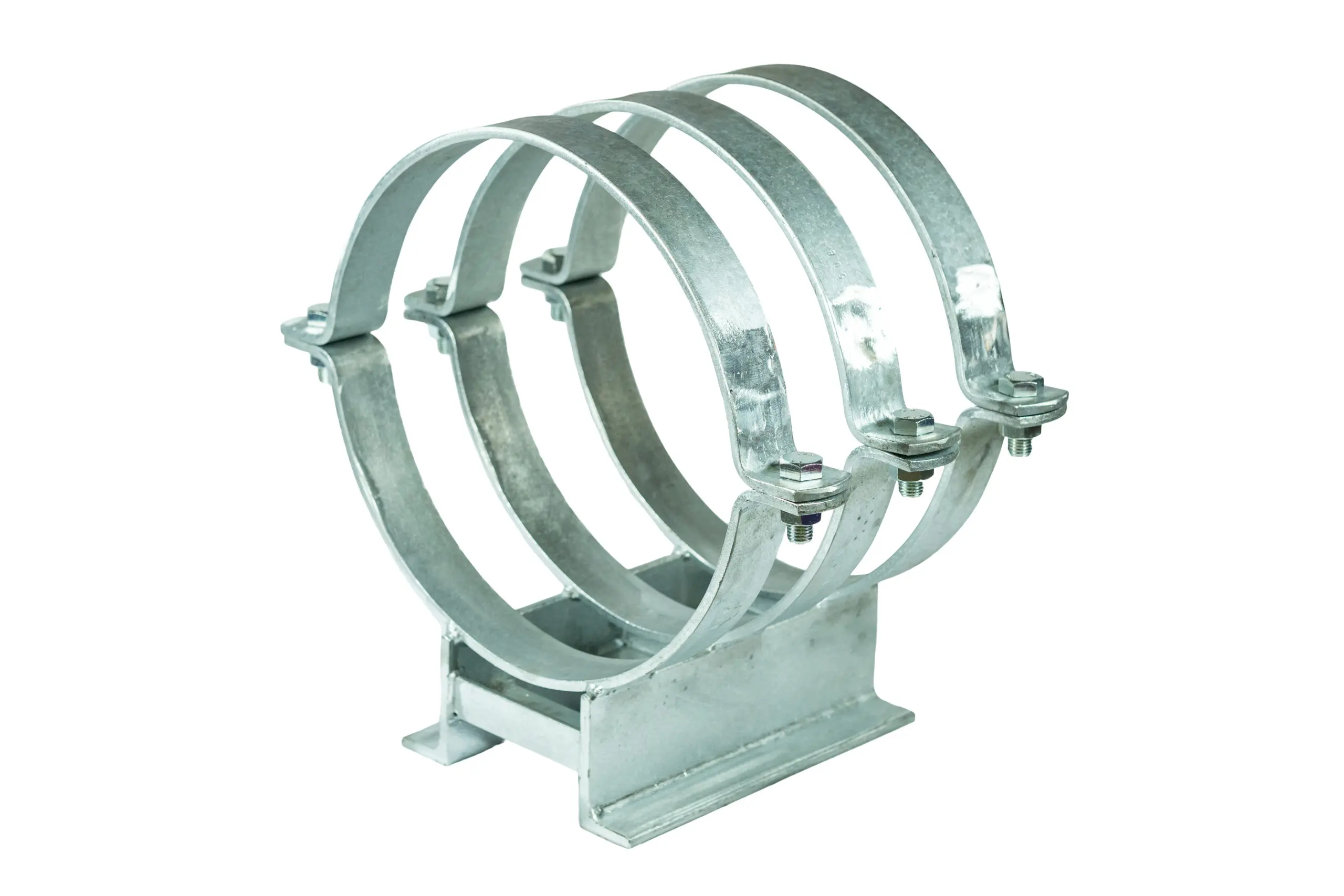

• Rohrschlitten für schwere Rohrleitungen
• Rohrschlitten nach Werksnorm
• Rohrschlitten nach Kundenzeichnung
• Rohrschlitten mit Größen- oder Chargenprägung

Standardrohrschlitten sind je nach Ausführung auch kurzfristig verfügbar. Für abweichende Rohrdurchmesser, besondere Traglasten oder eingeschränkte Einbauräume werden individuelle Konstruktionen gefertigt.

Welche Aufgabe übernimmt ein Rohrschlitten?

Rohrleitungen verändern ihre Länge, wenn sich ihre Temperatur ändert. Ohne eine geeignete Lagerung können dabei hohe Kräfte und Spannungen entstehen. Diese belasten nicht nur die Rohrleitung selbst, sondern auch Flansche, Armaturen, Schweißnähte, Halterungen und angeschlossene Anlagenteile. Wie sich die Längenänderung auf Lagerung und Bewegungswege auswirkt, erläutert der Ratgeber Temperaturausdehnung von Rohrleitungen richtig berücksichtigen.

Ein Rohrschlitten trägt die Rohrleitung und ermöglicht gleichzeitig eine kontrollierte Bewegung auf einer Auflage- oder Gleitfläche. Je nach Konstruktion kann er:

• das Eigengewicht der Rohrleitung aufnehmen
• das Gewicht des Mediums und der Dämmung tragen
• thermische Längenänderungen ermöglichen
• Bewegungen in Längsrichtung führen
• seitliche Bewegungen begrenzen
• die Rohrleitung auf der Tragkonstruktion positionieren
• Lasten gleichmäßig in die Unterkonstruktion übertragen
• Spannungen in der Rohrleitung reduzieren
• angrenzende Komponenten entlasten

Die konkrete Funktion ergibt sich aus dem gesamten Rohrlagersystem. Rohrschlitten werden deshalb häufig mit Führungsplatten, Gleitplatten, Abhebesicherungen und Festpunkten kombiniert.

Festpunkt, Gleitlager und Führungslager

Ein Rohrleitungssystem benötigt in der Regel unterschiedliche Lagerfunktionen. Rohrschlitten können abhängig von Konstruktion und Zubehör als Teil eines Festpunkts, Gleitlagers oder Führungslagers eingesetzt werden. Die Aufgaben und Unterschiede der einzelnen Lagerarten werden im Beitrag Welche Lagerarten gibt es im Rohrleitungsbau? ausführlicher dargestellt.

Rohrschlitten als Gleitlager

Ein Gleitlager trägt die Rohrleitung und ermöglicht eine Bewegung auf der Tragkonstruktion. Diese Funktion ist besonders wichtig, wenn sich Rohrleitungen durch Erwärmung ausdehnen oder beim Abkühlen zusammenziehen.

Zur Reduzierung der Reibung können Rohrschlitten mit passenden Gleitplatten aus Kunststoff oder Edelstahl kombiniert werden. Entscheidend ist, dass Gleitfläche, Auflager, Traglast und erwarteter Bewegungsweg aufeinander abgestimmt sind.

Rohrschlitten als Führungslager

Ein Führungslager lässt Bewegungen in einer definierten Richtung zu und begrenzt unerwünschte seitliche Verschiebungen. Dadurch bleibt die Rohrleitung auf dem vorgesehenen Bewegungsweg und kann sich kontrolliert ausdehnen.

Führungsplatten werden entsprechend der Breite des Rohrschlittens, der zulässigen Bewegung und des benötigten Führungsspiels ausgeführt.

Rohrschlitten in Festpunktkonstruktionen

Festpunkte verhindern Bewegungen an einer gezielt festgelegten Position und leiten die auftretenden Kräfte in die Tragkonstruktion ein. Dafür muss der gesamte Aufbau einschließlich Rohrschlitten, Anschlüssen, Schweißverbindungen, Befestigung und Unterkonstruktion entsprechend ausgelegt sein.

Ein Standardrohrschlitten wird nicht allein dadurch zum Festpunkt, dass er festgeschraubt oder angeschweißt wird. Die Funktion muss anhand der tatsächlich auftretenden Kräfte konstruktiv und statisch berücksichtigt werden.

Rohrschlitten nach Zeichnung und Kundenvorgabe

Rohrdurchmesser, Bauhöhe, Isolierung, Traglast und Bewegungsweg unterscheiden sich von Projekt zu Projekt. Deshalb fertigt steba Rohrschlitten nach Zeichnung, CAD-Daten, Musterteil, Werksnorm oder individuellen technischen Spezifikationen.

Folgende Merkmale können angepasst werden:

• Rohrdurchmesser
• Gesamthöhe
• Breite und Länge des Rohrschlittens
• Ausführung des T-Fußes
• Profilform und Profilabmessung
• Bauform aus U-, Winkel- oder Doppel-L-Profilen
• Materialstärke
• Auflagefläche
• Führungsabstände
• Bohrungen und Anschlussmaße
• Tragfähigkeit
• zulässiger Bewegungsweg
• Werkstoff
• Oberflächenbehandlung
• Gleitplatten und Führungsplatten
• Abhebesicherung
• Prägung und Chargenkennzeichnung

Auch Sonderlängen, ungewöhnliche Bauhöhen und konstruktiv verstärkte Ausführungen sind möglich. Ergänzende Metallteile, Adapterplatten und kundenspezifische Konstruktionen finden Sie unter Sonderanfertigungen im Rohrleitungsbau und Zusatzprodukte.

Werkstoffe für Rohrschlitten

Der geeignete Werkstoff richtet sich nach Traglast, Umgebung, Temperatur, Korrosionsbelastung und Projektanforderung. steba verarbeitet unter anderem folgende Werkstoffe:

Stahl ist für viele Anwendungen eine wirtschaftliche Lösung. Edelstahl empfiehlt sich insbesondere bei Feuchtigkeit, salzhaltiger Luft, aggressiven Medien oder erhöhten Anforderungen an die Lebensdauer.

Weitere Hinweise zur grundsätzlichen Werkstoffauswahl finden Sie im Ratgeber Rohrbefestigungen aus Edelstahl oder Stahl.

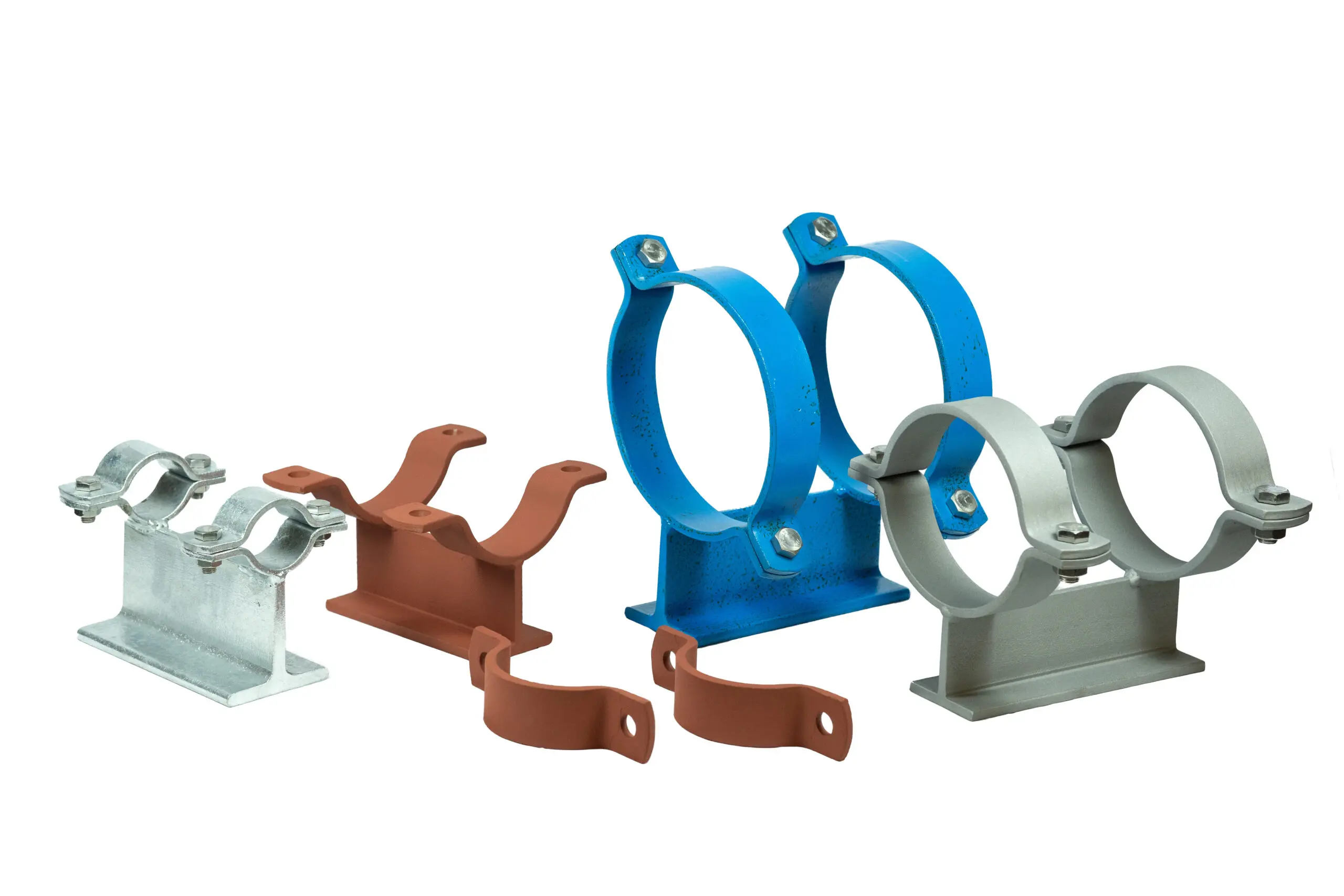

Oberflächen und Korrosionsschutz

Neben dem Grundwerkstoff beeinflusst die Oberflächenbehandlung die Lebensdauer des Rohrschlittens. Abhängig von Einsatzort und Korrosionsbelastung sind unter anderem folgende Ausführungen möglich:

• roh oder blank
• gestrahlt bis SA 2.5
• grundiert
• lackiert
• teilbeschichtet
• mehrschichtig lackiert
• feuerverzinkt

Beschichtung in der eigenen Lackiererei

steba verfügt über eine eigene Lackiererei. Dadurch können Rohrschlitten nach der Fertigung unmittelbar gestrahlt, grundiert, lackiert oder mit einem projektspezifischen Mehrschichtsystem versehen werden.

Möglich sind Grundierungen, Endbeschichtungen, Teilbeschichtungen und mehrschichtige Lacksysteme. Die Beschichtung wird auf Werkstoff, Einsatzumgebung und kundenspezifische Vorgaben abgestimmt.

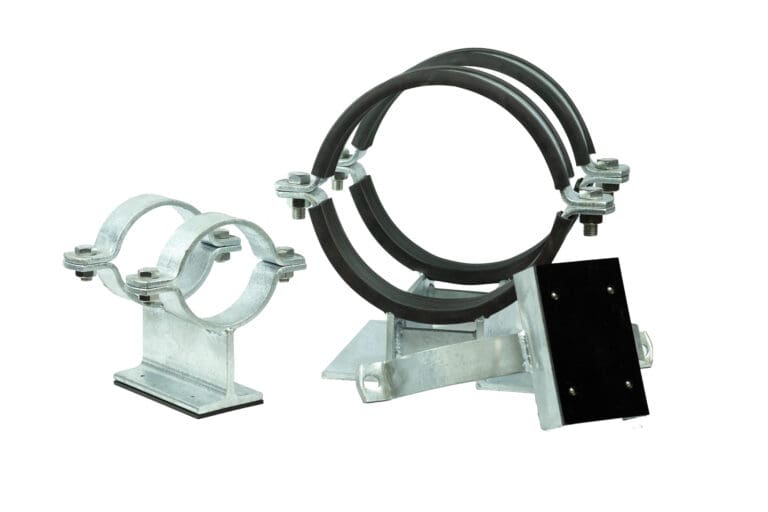

Gleitplatten, Auflager und Zubehör

Die Funktion eines Rohrschlittens wird wesentlich durch die verwendete Gleitfläche und das passende Zubehör bestimmt. steba liefert Rohrschlitten auf Wunsch als abgestimmte Einheit mit:

• Abhebesicherungen
• Auflagerplatten
• Führungsplatten
• Gleitplatten aus technischen Kunststoffen
• Gleitplatten aus Edelstahl
• Schrauben in unterschiedlichen Güten
• Muttern in unterschiedlichen Güten
• Größenprägung
• Chargenkennzeichnung

Gleitplatten aus technischen Kunststoffen können die Reibung zwischen Rohrschlitten und Unterkonstruktion reduzieren. Edelstahlplatten eignen sich abhängig von der Materialpaarung und der Umgebung als robuste Gleit- oder Gegenfläche.

Weitere technische Kunststoff-, Gummi- und Dichtungslösungen bündelt steba im Geschäftsbereich Industrietechnik.

Rohrschlitten richtig auswählen und dimensionieren

Für die Auswahl eines Rohrschlittens reicht es nicht aus, nur den Rohrdurchmesser zu kennen. Entscheidend sind die gesamte Belastung, die Lagerfunktion und die erwarteten Bewegungen.

Zu den wichtigsten Auslegungsfaktoren gehören:

• Außendurchmesser und Werkstoff des Rohres
• Eigengewicht der Rohrleitung
• Gewicht des transportierten Mediums
• Gewicht von Dämmung und Anbauteilen
• Betriebs- und Montagetemperatur
• erwartete thermische Längenänderung
• statische und dynamische Belastungen
• Abstand zwischen den Lagerpunkten
• erforderliche Fest-, Gleit- oder Führungsfunktion
• gewünschter Bewegungsweg
• Reibwert der Gleitpaarung
• seitliche Führung und Führungsspiel
• Tragfähigkeit der Unterkonstruktion
• Korrosionsbelastung
• Sicherheits- und Projektvorgaben

Festpunkte, Führungslager und Gleitlager müssen gemeinsam betrachtet werden. Eine falsche Anordnung kann Bewegungen blockieren, Kräfte erhöhen oder zu Schäden an Rohrleitung und Lagerung führen. Typische Fehler bei Bewegungsweg, Führung und Lageranordnung behandelt der Ratgeber Häufige Planungsfehler bei Rohrschlitten vermeiden.

Ergänzende Hinweise zur Berechnung von Lasten und Lagerpunkten finden Sie im Ratgeber Rohrlager berechnen. Für besonders hohe Belastungen bietet der Beitrag Rohrlager für hohe Lasten eine weiterführende Einordnung.

Rohrschlitten, Rohrhalter und Rohrschellen unterscheiden

Rohrhalter übernehmen je nach Konstruktion tragende, führende oder fixierende Aufgaben. Rohrschellen umschließen das Rohr und verbinden es mit dem jeweiligen Halter oder Rohrschlitten. In vollständigen Rohrlagersystemen werden diese Komponenten häufig miteinander kombiniert.

Unterschied zwischen Rohrschlitten und Rohrschuh

Die Begriffe Rohrschlitten und Rohrschuh werden in der Praxis nicht immer einheitlich verwendet. Konstruktiv lassen sich die Funktionen jedoch unterscheiden.

Ein Rohrschuh ist in der Regel fest mit der Rohrleitung verbunden und überträgt deren Last auf die darunterliegende Lagerung. Er schafft Abstand zwischen Rohr und Tragkonstruktion und kann beispielsweise dazu dienen, eine vorhandene Rohrisolierung nicht unmittelbar auf dem Lagerpunkt aufzulegen.

Ein Rohrschlitten bezeichnet die tragende Konstruktion, die auf einer Auflage- oder Gleitfläche bewegt wird. Je nach Bauweise können Rohrschuh und Rohrschlitten Bestandteile derselben Konstruktion sein. Entscheidend ist deshalb weniger die Bezeichnung als die tatsächlich vorgesehene Fest-, Gleit- oder Führungsfunktion.

Fertigung von Rohrschlitten

Die Fertigung erfolgt am deutschen Unternehmensstandort. Abhängig von Konstruktion und Stückzahl kommen unter anderem folgende Verfahren zum Einsatz:

• Schneiden und Sägen
• Stanzen und Lochen
• Biegen und Pressen
• Schweißen mit MIG-, MAG- und Pulsverfahren
• Roboterschweißen
• Schleifen und Entgraten
• Strahlen
• Grundieren und Lackieren
• Montieren von Gleit- und Führungsplatten
• Komplettieren mit Schrauben und Muttern

Die Fertigung reicht vom Prototyp und Einzelteil über Kleinserien bis zu wiederkehrenden Serienproduktionen. Auf Wunsch können Rohrschlitten mit einem Abnahmeprüfzeugnis 3.1 nach EN 10204 geliefert werden.

Rohrschlitten für unterschiedliche Branchen

Rohrschlitten von steba kommen überall dort zum Einsatz, wo Rohrleitungen sicher getragen und kontrollierte Bewegungen ermöglicht werden müssen. Typische Einsatzbereiche sind:

• Anlagenbau
• Rohrleitungsbau
• Kraftwerksbau
• Energietechnik
• Chemische Industrie
• Öl- und Gasindustrie
• Wasserstoffanlagen
• Wasser- und Abwassertechnik
• Schiffbau
• Marineschiffe
• Werften
• Offshore
• Lebensmittelindustrie

In Kraftwerken, Energieanlagen und Fernwärmesystemen stehen häufig große temperaturbedingte Bewegungen im Mittelpunkt. Im Schiffbau und Offshore-Bereich kommen zusätzlich hohe Korrosionsbelastungen, dynamische Kräfte und begrenzte Einbauräume hinzu. Konstruktion, Werkstoff und Beschichtung werden deshalb projektspezifisch abgestimmt.

Warum Rohrschlitten von steba?

• Fertigung am Standort in Deutschland
• Rohrschlitten für Festpunkte, Gleitlager und Führungslager
• T-Füße T80, T100, T120 und T140
• U-Profile, Winkelprofile und Doppel-L-Füße
• niedrige und hohe Bauformen
• Standardlängen und Sonderlängen
• Fertigung nach Werksnorm oder Kundenzeichnung
• S235, S355, 1.4301 und 1.4571
• eigene Lackiererei
• unterschiedliche Korrosionsschutzsysteme
• Auflager-, Führungs- und Gleitplatten
• Abhebesicherungen
• Einzelteile, Prototypen, Kleinserien und Serienfertigung
• Größen- und Chargenprägung möglich
• Abnahmeprüfzeugnis 3.1 nach EN 10204 auf Wunsch

Die steba GmbH fertigt seit 1999 industrielle Rohrbefestigungen und Metallkomponenten. Weitere Informationen zum Unternehmen und den Geschäftsbereichen finden Sie auf der Startseite der steba GmbH.

Häufige Fragen zu Rohrschlitten

Was ist ein Rohrschlitten?

Ein Rohrschlitten ist ein tragendes Bauteil für Rohrleitungen. Er nimmt das Gewicht der Leitung auf und ermöglicht je nach Konstruktion kontrollierte Bewegungen auf einer Gleit- oder Führungsfläche.

Wann werden Rohrschlitten eingesetzt?

Rohrschlitten werden insbesondere dann eingesetzt, wenn Rohrleitungen aufgrund von Temperaturänderungen ihre Länge verändern. Sie ermöglichen diese Bewegung und helfen, unzulässige Spannungen im Rohrleitungssystem zu vermeiden.

Welche Rohrschlitten fertigt steba?

steba fertigt Rohrschlitten mit T-Füßen T80, T100, T120 und T140 sowie Konstruktionen aus U-Profilen, Winkelprofilen und Doppel-L-Füßen. Niedrige, hohe und individuell angepasste Bauformen sind ebenfalls möglich.

Können Rohrschlitten nach Zeichnung gefertigt werden?

Ja. steba fertigt Rohrschlitten nach Zeichnung, CAD-Daten, Musterteilen, Werksnormen oder projektspezifischen Anforderungen. Abmessungen, Bauhöhe, Traglast, Werkstoff, Oberfläche und Zubehör können angepasst werden.

Was ist der Unterschied zwischen einem Gleitlager und einem Führungslager?

Ein Gleitlager ermöglicht Bewegungen der Rohrleitung auf der Tragkonstruktion. Ein Führungslager lässt die Bewegung nur in einer definierten Richtung zu und begrenzt seitliche Verschiebungen.

Kann ein Rohrschlitten als Festpunkt eingesetzt werden?

Rohrschlitten können Bestandteil einer Festpunktkonstruktion sein. Dafür müssen jedoch der gesamte Aufbau, die Anschlüsse, die Unterkonstruktion und alle auftretenden Kräfte entsprechend ausgelegt werden.

Welche Werkstoffe stehen zur Verfügung?

Zum regelmäßig eingesetzten Werkstoffspektrum gehören S235, S355 sowie die Edelstähle 1.4301 und 1.4571. Weitere Werkstoffe können abhängig von der Projektanforderung geprüft werden.

Welche Oberflächen sind möglich?

Rohrschlitten sind unter anderem roh, blank, gestrahlt, grundiert, lackiert, mehrschichtig lackiert oder feuerverzinkt erhältlich.

Welche Gleitplatten sind erhältlich?

Je nach Anwendung können Rohrschlitten mit Gleitplatten aus technischen Kunststoffen oder Edelstahl kombiniert werden. Die geeignete Ausführung hängt von Last, Materialpaarung, Umgebung und gewünschtem Reibverhalten ab.

Sind Rohrschlitten mit Zubehör erhältlich?

Ja. Auf Wunsch liefert steba Rohrschlitten mit Abhebesicherungen, Auflagerplatten, Führungsplatten, Gleitplatten sowie Schrauben und Muttern in unterschiedlichen Güten.

Sind Einzelstücke und Kleinserien möglich?

Ja. Neben Serienfertigungen produziert steba auch Einzelteile, Muster, Prototypen und Kleinserien.

Können Rohrschlitten mit Prüfzeugnis geliefert werden?

Auf Wunsch sind Rohrschlitten mit einem Abnahmeprüfzeugnis 3.1 nach EN 10204 erhältlich.

Rohrschlitten beim Hersteller anfragen

Sie benötigen Standardrohrschlitten, eine besondere Bauhöhe oder eine vollständig individuelle Ausführung nach Zeichnung? Senden Sie uns Ihre technischen Unterlagen, die benötigte Stückzahl und Angaben zu Traglast, Bewegungsweg, Werkstoff, Oberfläche und Einsatzbedingungen.

Wir prüfen die Fertigungsmöglichkeiten und stimmen die passende Konstruktion sowie erforderliche Gleit-, Führungs- und Zubehörteile mit Ihnen ab.

Rohrschlitten bei steba anfragen
